Sistema di estinzione incendi a gas eptafluoropropano da armadio con capacità di stoccaggio di 2L, pressione di stoccaggio di 1,6 MPa per ambienti da 0°C a 50°C

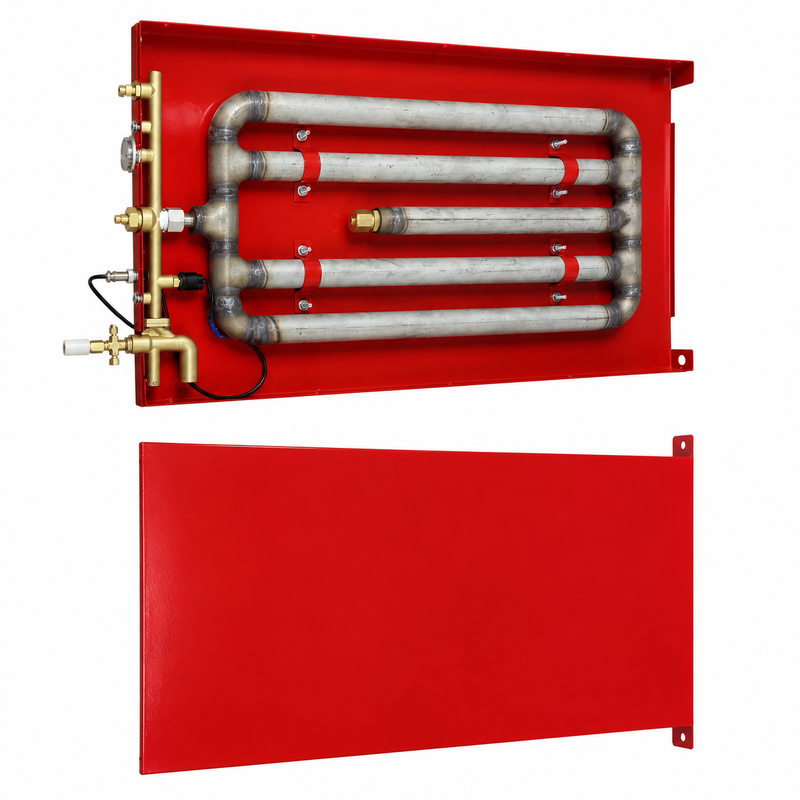

Unità di soppressione incendi automatica per armadi (HFC-227ea / FM200)

Introduzione al prodotto

L'agente estinguente utilizzato in questo sistema è HFC-227ea (noto anche come FM200), un agente gassoso pulito che combina meccanismi di estinzione chimici e fisici. È incolore, inodore, a bassa tossicità, non conduttivo e non lascia residui, rendendolo sicuro per apparecchiature elettroniche sensibili e beni di valore. Estingue efficacemente incendi di Classe B (liquidi infiammabili), Classe C (incendi gassosi) e incendi elettrici a concentrazioni di progetto relativamente basse.

Questa unità incorpora due tipi di rilevatori di incendi integrati: una lampadina di vetro termosensibile e un tubo flessibile di rilevamento incendi. Questo design elimina la necessità di rilevatori di fumo esterni, rilevatori di calore o un pannello di controllo incendi separato, semplificando notevolmente l'architettura del sistema e riducendo i costi di installazione. La nostra soluzione offre una precisione di rilevamento superiore, una maggiore adattabilità all'installazione in armadi, un utilizzo efficiente dello spazio e nessuna interferenza con i componenti esistenti dell'armadio.

Principio di funzionamento

Il sistema di soppressione incendi automatico per armadi è dotato di due metodi di attivazione indipendenti a rilevamento di temperatura:

1. Attivazione tramite lampadina di vetro termosensibile – Quando la temperatura ambiente all'interno dell'involucro protetto raggiunge la temperatura di scoppio nominale della lampadina di vetro (standard 68°C, personalizzabile su richiesta), la lampadina si rompe, aprendo istantaneamente la valvola di scarico. L'agente FM200 pressurizzato viene immediatamente rilasciato attraverso l'ugello, raffreddando rapidamente l'area protetta e sopprimendo l'incendio.

2. Attivazione tramite tubo di rilevamento incendi – Il tubo flessibile di rilevamento funge sia da sensore di incendio che da linea di scarico. Quando il tubo è esposto a una fonte di incendio (temperatura di attivazione: 160°C ± 10°C), il gas interno si espande rapidamente, causando lo scoppio del tubo nel punto di massima temperatura. Questa caduta di pressione innesca la valvola del cilindro e l'agente estinguente viene scaricato direttamente attraverso l'apertura di scoppio, fornendo una soppressione mirata esattamente dove necessario.

Applicazioni tipiche

1. Armadi server in sale IT e informatiche

2. Involucri per apparecchiature di telecomunicazioni e comunicazione

3. Armadi di controllo per sistemi bancari e finanziari

4. Pannelli di controllo elettrici e macchinari in vari settori

Principali parametri tecnici e caratteristiche:
Specifiche del modello del sistema di estinzione incendi a gas eptafluoropropano per armadi:

Linee guida per l'installazione

1. Montaggio dell'unità
L'unità di soppressione incendi per armadi è progettata per l'installazione a cassetto all'interno di armadi standard. Fissare l'unità utilizzando le guide integrate dell'armadio o il vassoio di supporto e fissarla con viti attraverso i due fori di montaggio sul pannello frontale.

2. Assemblaggio di rilascio termico e instradamento del tubo di rilevamento
L'assemblaggio di rilascio termico deve essere fissato all'armadio utilizzando gli accessori forniti. Il tubo di rilevamento incendi deve essere instradato a forma di S, dando priorità alla copertura delle aree più suscettibili ai pericoli di incendio, e fissato con fascette.

3. Precauzioni pre-installazione

• Il personale addetto all'installazione, alla messa in servizio e alla manutenzione deve avere una conoscenza approfondita della struttura dell'unità, dei principi di funzionamento, delle specifiche di prestazione e delle funzioni dei componenti della valvola.

• L'unità deve essere installata lontano dalla luce solare diretta e da fonti di calore.

• Assicurarsi che l'unità sia protetta da vibrazioni e impatti meccanici.

• Fissare saldamente l'unità all'interno dell'area protetta utilizzando staffe appropriate.

4. Collegamenti dei componenti

• Interfacce: L'unità è dotata di un'interfaccia per tubo di rame, interruttore on/off, manometro, dispositivo di feedback del segnale, porta del tubo di rilevamento, assemblaggio della lampadina di vetro e ugello di scarico (pannello frontale).

• Installazione del tubo di rilevamento: Rimuovere il tappo dalla porta del throttle, inserire il tubo di rilevamento nel connettore a perno e serrare saldamente il cappuccio di rame. Instradare il tubo come descritto sopra. L'estremità del tubo è terminata con un tappo standard.

• Feedback del segnale: Collegare il dispositivo di feedback del segnale al sistema di monitoraggio secondo le marcature dei terminali.

Programma di manutenzione e ispezione

Deve essere assegnato un supervisore della manutenzione designato per supervisionare le ispezioni regolari, con tutte le attività debitamente documentate.

a. Ispezioni bisettimanali (due volte a settimana):

• Verificare che la lettura del manometro sia all'interno dell'intervallo verde (normale).

• Confermare che l'interruttore della valvola del contenitore sia in posizione "ON".

• Verificare la presenza di anomalie o danni visibili.

b. Ispezioni trimestrali:

• Assicurarsi che tutti i componenti siano privi di danni meccanici, corrosione e deterioramento del rivestimento.

• Verificare che le etichette della targhetta rimangano leggibili.

• Confermare che il contenitore dell'agente, il tubo di rilevamento, il tubo di scarico e l'ugello siano fissati saldamente e collegati correttamente.

c. Ispezione completa annuale:

• Eseguire un controllo del peso del cilindro dell'agente per verificare il volume del contenuto. Intervallo accettabile: ≥ (volume del cilindro × 1,15 g/L) × 90%. Ricaricare se al di sotto di questa soglia.

• Se il manometro scende al di fuori della zona verde, eseguire un controllo del peso. Se la perdita di agente supera il 10%, ripristinare l'agente e ripressurizzare il sistema.

• Ispezionare il tubo di rilevamento per deformazioni, corrosione, danni fisici o segni di invecchiamento.

• La manutenzione dei cilindri deve essere conforme alle normative locali applicabili per i recipienti a pressione (ad esempio, "Regolamenti di supervisione della sicurezza per i cilindri a gas").

Avviso di sicurezza: Il personale non autorizzato non deve toccare o regolare alcun componente di questo sistema di soppressione incendi per evitare attivazioni accidentali.

Imballaggio e spedizione

Per garantire che il tuo ordine arrivi in perfette condizioni, implementiamo un rigoroso protocollo di imballaggio:

Imballaggio interno:
Ogni unità di soppressione incendi per armadi è avvolta singolarmente in pellicola protettiva antistatica per prevenire l'ingresso di polvere e graffi superficiali. Tutti i componenti sensibili, incluso il manometro e il tubo di rilevamento, sono fissati con materiale di imbottitura aggiuntivo per prevenire movimenti durante il trasporto.

Imballaggio esterno:
L'unità viene inserita in un cartone robusto di design personalizzato con inserti in schiuma ad alta densità che si adattano alla forma del prodotto, offrendo un eccezionale assorbimento degli urti e resistenza alle vibrazioni.

Cassa (scatola di legno):
Per le spedizioni internazionali, tutte le unità sono rinforzate con casse di legno di grado export costruite con legno essiccato in forno e trattato termicamente conforme agli standard ISPM 15. La cassa presenta:

• Imbottitura interna in schiuma per una protezione aggiuntiva dagli urti

• Cinghie di fissaggio sicure e angoli rinforzati in acciaio per l'integrità strutturale

• Etichette di movimentazione chiare ("Fragile", "Questo lato in alto", "Tenere asciutto") per una corretta gestione logistica

Vantaggi di spedizione:

• Tempo di consegna standard: 15–30 giorni a seconda della quantità dell'ordine

• Opzioni di spedizione flessibili: trasporto marittimo, trasporto aereo o corriere (DHL, FedEx, UPS)

• Sia il carico completo di container (FCL) che il carico parziale di container (LCL) sono supportati

• Documentazione di esportazione professionale fornita: fattura commerciale, lista di imballaggio, polizza di carico e certificato di origine

Il nostro robusto imballaggio garantisce che la tua attrezzatura raggiunga la sua destinazione in sicurezza, sia che spedisca in Medio Oriente, Sud-est asiatico, Africa o altri mercati globali.
