Sistema automatico di soppressione del fuoco a schiuma per macchine e trasformerie

1 dispositivo introduzione

Il dispositivo dell'unità antincendio per server rack è un innovativo prodotto automatico di estinzione incendi sviluppato in modo indipendente dalla nostra azienda. Si tratta di un dispositivo automatico di estinzione incendi sviluppato appositamente per ilarmadi per attrezzature. L'unità antincendio per server rack è nota anche come macchina integrata per il rilevamento della temperatura e l'estinzione degli incendi o dispositivo estinguente prefabbricato. Si tratta di un dispositivo estinguente che preassembla il dispositivo di stoccaggio dell'agente estinguente, la tubazione di trasmissione, l'ugello, il guscio, l'indicatore di pressione, il rilevatore di incendio, il dispositivo di feedback del segnale, ecc. in un'unità di estinzione antincendio indipendente. L'unità antincendio per server rack è adatta a tutti i tipi di armadi per apparecchiature indipendenti dall'unità, un set di dispositivi estinguenti può proteggere uno o più armadi per apparecchiature.

L'agente estinguente utilizzato in questo dispositivopuò essereHFC-227EA(chiamato anche FM200)/FK-5-1-12 (chiamato anche Novec1230).Sia FM200 che Novec1230 Sonoagente estinguente a gas pulito principalmente per l'estinzione chimica e anche per l'estinzione fisica. Si tratta di oggetti protetti incolori, insapore, a bassa tossicità, non conduttivi, non inquinanti, non causeranno danni alla proprietà e alle strutture di precisione, con una concentrazione di fuoco inferiore, fuoco affidabile di classe B, C e fuoco elettrico. Ci sono due tipi di rilevatori di incendio in questo dispositivo, uno è una sfera di vetro con rilevamento della temperatura, l'altro è un tubo di rilevamento dell'incendio. Per realizzare la rilevazione incendio non è necessario il tradizionale sistema di rilevazione incendio composto da fumo, temperatura e regolatore antincendio. I nostri prodotti possono svolgere meglio la funzione di rilevamento ed estinzione degli incendi e possono adattarsi meglio all'installazione dell'armadio delle apparecchiature, possono risparmiare più spazio e nessun impatto sui componenti dell'armadio delle apparecchiature.

2Applicazione del sistema antincendio per server rack

2.1 Armadio server per sistemi informatici e informatici；

2.2 Nel gabinetto del server del sistema di telecomunicazione e del sistema di comunicazione；

2.3 Nel quadro elettrico delle apparecchiature della banca；

2.4 Varietà di quadri elettrici di apparecchiature meccaniche e altre industrie.

3Principio di funzionamento

ILunità antincendio per server rackne ha due iniziali modalità Dirilevamento della temperatura: sfera di vetro con rilevamento della temperatura e tubo di rilevamento del fuoco. Quando la temperatura ambiente dell'area protetta raggiunge la temperatura impostata dalla sfera di vetro sensibile alla temperatura (68℃, che può anche essere selezionato in base alle esigenze del cliente), la sfera di vetro sensibile alla temperatura scoppia immediatamente, apre immediatamente il tubo di rilascio del mezzo antincendio, l'agente estinguente gassoso conservato nel dispositivo viene immediatamente espulso dall'ugello per raffreddare l'area protetta ed estinguere l'incendio. Un'altra modalità di avvio è l'utilizzo del tubo rilevatore di incendio come rilevatore di incendio. Quando il tubo di rilevamento incendio rileva ilsegnale di fuoco di origine (160℃±10℃), il gas nel tubo rivelazione incendio si espanderà rapidamente. Infine, un ugello verrà fatto esplodere alla massima temperatura del tubo, quindi verrà aperto il dispositivo di stoccaggio dell'agente estinguente. Il tubo di rilevamento incendio verrà spruzzato dalla porta di brillamento per realizzare il raffreddamento e lo spegnimento.

4Principali parametri e caratteristiche tecniche

4.1Modello e specifiche dell'unità antincendio per server rack

4.2Parametri tecnici del tubo rilevatore di incendio

4.3Mtutti i componentidi ssingolo o multiplople configurazione del collegamento

Ugello	Manometro	Interruttore	Pressostato	Sfera di vetro con rilevamento della temperatura	Tubo rivelazione incendio

4.3.1 Valore di impostazione della temperatura della sfera di vetro con rilevamento della temperatura:68℃ (Può anche scegliere la temperatura in base alle esigenze del cliente);

4.3.2 Valore di impostazione della temperatura del tubo di rilevamento incendio:160℃±10℃;

4.3.3 Non è così'Non è necessario accendere l'alimentazione;

4.3.4 La serie di prodotti è completa, l'installazione è flessibile e conveniente, il lavoro è accurato;

4.3.5 Ha caratteristiche quali affidabilità, funzionamento e manutenzione convenienti, nessuna necessità di progettare una sala cilindri separata, minori investimenti di progetto, ecc.;

4.3.6 Si tratta di un'unità di estinzione incendi con funzioni indipendenti di rilevamento ed estinzione dell'incendio.

4.4 Programma d'azione

5IOinstallazione diagramma simulato dell'unità antincendio per server rack

6Gestione installazione e manutenzione

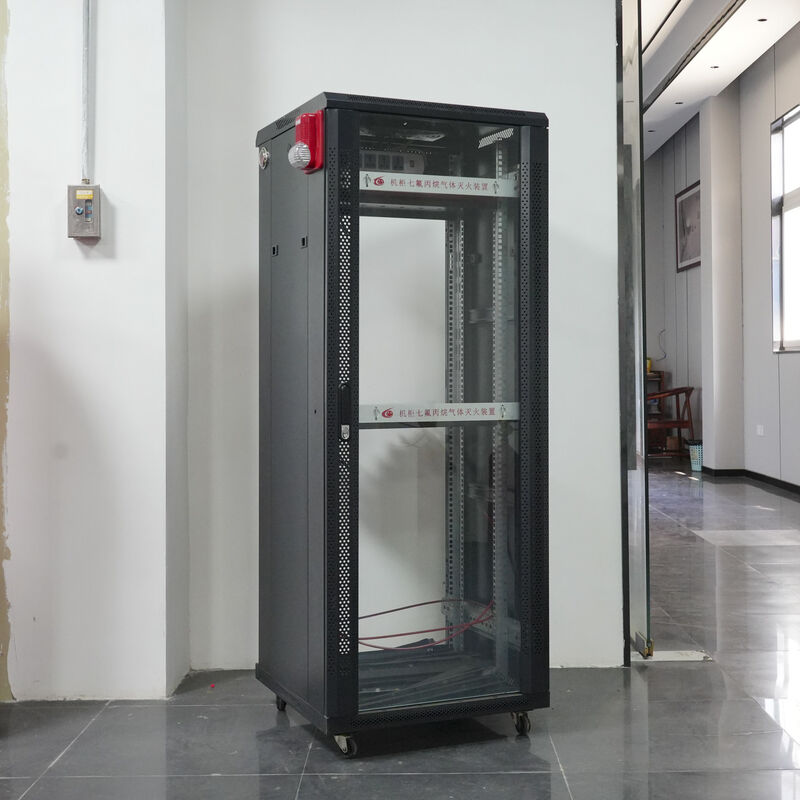

6.1Installazione dell'unità antincendio server-rack FM200

   Come nei diagrammi sinusoidali sopra riportati, sono riportati i metodi di installazione dell'unità antincendio server-rack FM200. Installare il dispositivo estinguente FM200 nell'armadio sotto forma di cassetto e fissarlo. La disposizione di installazione del gruppo di rilascio del rilevamento della temperatura e dei tubi di rilevamento incendio è come sopra riportato nei diagrammi sinottici. Il gruppo di rilascio del rilevamento della temperatura può essere fissato sul rack del server tramite i relativi accessori; viene utilizzata la disposizione dei tubi di rivelazione incendio“S" tipo e fissati con tiranti, che secondo il principio di disporre il più possibile in un luogo incline al fuoco.

6.2Il personale addetto all'installazione e al debug deve avere familiarità con la struttura di base, il principio di funzionamento, le prestazioni e il programma di azione del dispositivo, nonché la struttura e lo stato di funzionamento delle parti della valvola.

6.3Durante l'installazione del dispositivo evitare la luce solare diretta e stare lontano da fonti di calore; Assicurarsi che il dispositivo non sia influenzato da vibrazioni; Il dispositivo viene fissato nella zona protetta tramite la staffa.

6.4Dopo aver conosciuto chiaramente i due punti precedenti a cui prestare attenzione,può esserecarrcioè eseguire specifiche operazioni di installazione:

6.4.1 Installazione del motore principale diFM200 unità antincendio per server rack:

6.4.1.1 Scelta del luogo di installazione dell'unità antincendio FM200 per server rack: selezionare uno spazio a forma di U adatto per l'installazione nella zona superiore all'interno del server rack. La selezione dell'area dovrebbe basarsi sul principio di una comoda ispezione quotidiana e installazione di dispositivi di estinzione incendi ed evitare il più possibile aree con numerosi cablaggi elettrici;

6.4.1.2 Utilizzare la guida o il vassoio dell'armadio per fissare il dispositivo e fissare i due fori per le viti sul pannello anteriore del dispositivo con le viti. Dopo il completamento del fissaggio, viene installato il motore principale.

6.4.2 Assemblaggio e sua installazione:

  6.4.2.1 Sono presenti alcune parti dell'interfaccia del dispositivo: interfaccia del tubo di rame, interruttore, manometro, pressostato, tubo di rilevamento incendio, sfera di vetro con rilevamento della temperatura e ugello. L'ugello è posizionato nella parte anteriore del pannello delle nostre unità, le altre interfacce sono posizionate nella parte posteriore.

  6.4.2.2 Installazione della sfera di vetro con rilevamento della temperatura e del tubo di rilevamento incendio:

    6.4.2.2.1 Installazione della sfera di vetro con rilevamento della temperatura: le sfere di vetro con rilevamento della temperatura sono state fissate sui dispositivi, non è necessario installarle.

    6.4.2.2.2 Installazione del tubo di rilevamento incendio: Svitare il tappo dell'acceleratore, inserire il tubo di rilevamento incendio nel giunto dell'ago e avvitare il cappuccio di rame finché non è fermo. Rispettare lo spazio dell'armadio e scegliere la modalità adeguata di disposizione dei tubi. Il principio della disposizione dei tubi è quello di fare in modo che il tubo di rilevamento incendio copra il rack del server nella misura massima. In secondo luogo, il tubo rilevatore di incendio deve passare attraverso l'area in cui è più probabile che si verifichi l'incendio. E infine pensare all'estetica dell'intera installazione del dispositivo. L'estremità del tubo di rivelazione incendio è un tappo standard. Innanzitutto, inserire il tappo con foro con filettatura interna nel tubo di rilevamento incendio, quindi inserire saldamente l'altro tappo nel tubo di rilevamento incendio. I due pezzi vengono uniti e poi serrati.

6.4.3 Interfaccia del pressostato: Il pressostato è collegato al sistema secondo i requisiti di marcatura.

6.5 Gestione della manutenzione dell'unità antincendio server-rack

   Dovrà essere organizzato personale specializzato di gestione della manutenzione per mantenere e gestire l'unità antincendio del server rack e la manutenzione e la gestione dovranno avere registrazioni; Il personale addetto alla gestione della manutenzione deve avere familiarità con il principio di funzionamento e le prestazioni del dispositivo.

  6.5.1 Controllare due volte a settimana e soddisfare le seguenti condizioni:

6.5.1.1 Il valore della pressione indicato dell'unità antincendio server-rack FM200 deve rientrare nell'intervallo della parte verde;

6.5.1.2 L'interruttore della valvola del contenitore deve essere in posizione "aperto";

6.5.1.3 Non dovrebbero esserci anomalie nel dispositivo.

  6.5.2 I componenti dell'impianto devono inoltre essere ispezionati trimestralmente per soddisfare i seguenti requisiti:

6.5.2.1 Le parti del dispositivo devono essere esenti da danni meccanici e corrosione superficiale, la protezione del rivestimento è intatta, i segni sulla targhetta devono essere chiari;

6.5.2.2 I contenitori degli agenti estinguenti, i tubi di rilevamento incendio, i tubi di rilascio e gli ugelli devono essere collegati saldamente e in modo affidabile.

  6.5.3 L'unità antincendio del server rack deve essere ispezionata e sottoposta a manutenzione completa ogni anno, il che non solo deve soddisfare i requisiti di 6.5.1 e 6.5.2, ma deve anche soddisfare i seguenti requisiti:

6.5.3.1 Il metodo di pesatura viene utilizzato per controllare la dose estinguente del contenitore del dispositivo. Requisiti: dose estinguente≥(volume del contenitore×1,15 g/l)×90%; Rabboccare l'agente estinguente se il requisito non è soddisfatto.

6.5.3.2 Osservare il valore del manometro e verificare se la pressione dell'unità antincendio del server rack presenta perdite. Quando il manometro non rientra nell'intervallo della parte verde, per controllare la dose estinguente deve essere utilizzato il metodo della pesatura. Quando la perdita della dose estinguente è superiore al 10%, si deve considerare che l'agente estinguente si ricarica e la pressione deve essere integrata.

6.5.3.3 Nessuna deformazione, corrosione, danneggiamento e invecchiamento del tubo di rivelazione incendio.

6.5.3.4 La manutenzione e la gestione dei contenitori degli agenti estinguenti devono essere effettuate in conformità alNorme di supervisione della sicurezza per bombole di gas.

6.6 Non toccare o modificare le parti dell'unità antincendio del server rack per evitare incidenti.
