Tipo di rete di tubazioni del sistema antincendio automatico IG541

Descrizione:

L'estintore a gas misto IG541 l'agente è un agente incolore, inodore, gas compresso non tossico, non conduttivo e puramente "verde". È composto da gas presenti in natura—azoto, argon e anidride carbonica—con materie prime facilmente reperibili. Durante l'estinzione dell'incendio, non ostacola la visibilità, né genera differenze di temperatura o prodotti di decomposizione corrosivi. Il rilascio di questo agente restituisce semplicemente i gas naturali nell'ambiente; non ha un potenziale di riduzione dello strato di ozono (ODP), non contribuisce all'effetto serra e non produce sostanze chimiche dannose per l'atmosfera. A differenza degli agenti estinguenti a base di halon o alternativi, evita i problemi di tossicità associati al loro utilizzo durante la soppressione degli incendi, rendendolo la scelta ideale per le aree con frequenti attività umane.

Componenti, struttura e parametri del sistema:

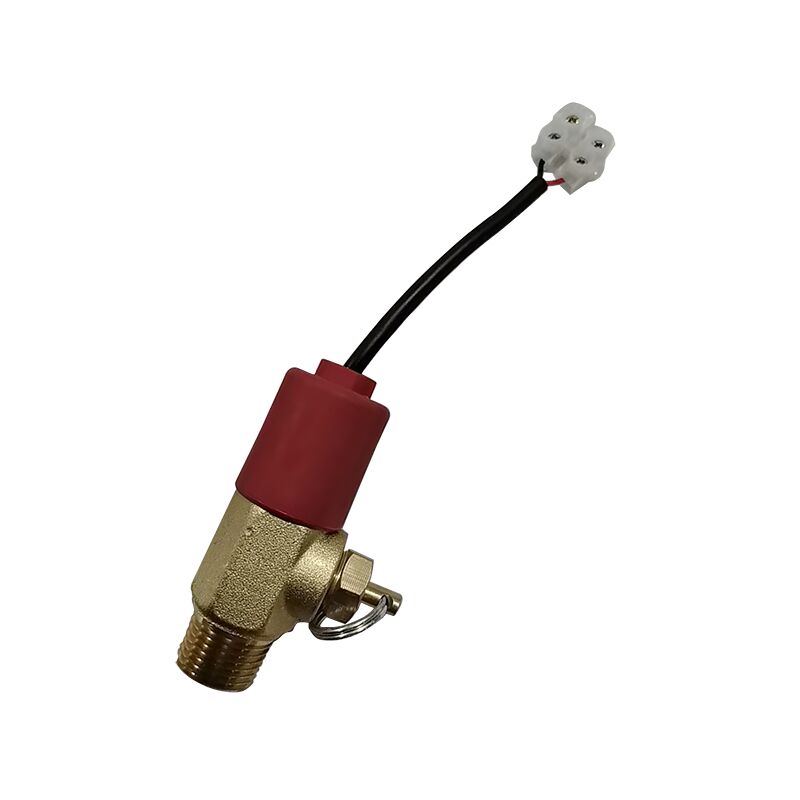

6. Driver elettromagnetico:

6.1 Scopo

La valvola elettromagnetica del contenitore è installata sulla bombola del gas di avviamento per sigillare il gas di avviamento all'interno. Durante un incendio, il controller emette un comando di soppressione dell'incendio, attivando l'elettromagnete all'interno della valvola per aprirla e rilasciare il gas iniziale. Il gas scorre quindi attraverso la tubazione di partenza, attivando la corrispondente valvola di selezione e la valvola del contenitore per rilasciare l'agente estinguente per la soppressione.

Modello_Schema Strutturale e Principali Parametri Prestazionali:

7. Valvola di selezione (chiamata anche valvola di distribuzione):

Struttura: la valvola di selezione è costituita principalmente da un corpo valvola, un cilindro di azionamento e altri componenti.

Principio di funzionamento: La valvola di selezione viene utilizzata nei sistemi di distribuzione combinati. Quando si verifica un allarme incendio nella zona di protezione corrispondente alla valvola di selezione, la centralina di allarme antincendio emette una corrente di 24 V CC per aprire la valvola di azionamento associata alla valvola di distribuzione. Il gas di attivazione scorre attraverso il tubo dell'aria di controllo, che apre la valvola di selezione; successivamente il gas passa attraverso il tubo dell'aria di comando ed una valvola di ritegno gas per attivare la valvola del contenitore dell'agente estinguente. L'agente estinguente viene quindi inviato nella zona di protezione attraverso il tubo di raccolta, la valvola di selezione e la rete di distribuzione. In situazioni di emergenza è possibile azionare manualmente la maniglia per aprire la valvola di selezione; tuttavia, in condizioni normali, il personale non deve azionare la maniglia per evitare un'attivazione involontaria. Lo schema esterno è mostrato di seguito:

8. Tubo metallico

8.1 Scopo: Fornisce un collegamento flessibile tra la valvola del contenitore e la valvola di ritegno, mitigando l'impatto del flusso sull'agente estinguente a gas misto.

8.2 Struttura: costruita con tubi corrugati in acciaio inossidabile e rete metallica in acciaio inossidabile. Il tubo di collegamento funge da tubazione che collega la valvola del contenitore e la valvola di ritegno del liquido, fornendo funzionalità di bufferizzazione della pressione. È costituito principalmente da un tubo intrecciato in filo di acciaio e raccordi per tubi flessibili. L'aspetto esterno e le dimensioni del tubo di collegamento (che può essere personalizzato in base alle specifiche esigenze) sono i seguenti:

9. Valvola unidirezionale

9.1 Scopo: Installato sul tubo collettore IG-541 per impedire il riflusso del gas miscelato dal tubo.

9.2 Struttura: composta da componenti come il corpo della valvola, il nucleo della valvola e la molla. È caratterizzato da un design innovativo, funzionamento flessibile, eccellenti prestazioni di tenuta e bassa resistenza ai fluidi.

9.3 Applicazione: La flessibilità e le prestazioni di tenuta del nucleo della valvola devono essere ispezionate regolarmente.

10. Valvola di ritegno pneumatica

10.1 Scopo: Da utilizzare sulla linea dell'aria di controllo durante l'avvio del sistema.

10.2 Struttura: composta da componenti come il corpo della valvola, il nucleo della valvola e la molla, caratterizzati da un design innovativo, funzionamento regolare, eccellenti prestazioni di tenuta e facilità di installazione.

10.3 Applicazione: Il sistema di tubazioni di controllo pneumatico utilizza raccordi per tubi di tipo a fascetta per i collegamenti, utilizzandoφ8×1 tubi di rame. La valvola di ritegno pneumatica richiede un'ispezione regolare della flessibilità e delle prestazioni di tenuta del nucleo della valvola.

11. Dispositivo di feedback del segnale di pressione

11.1 Scopo: Installato all'estremità di uscita della valvola di selezione (per impianti autonomi senza valvola di selezione può essere montato sul collettore). Quando viene rilasciato l'agente estinguente a gas miscelato, il pressostato si attiva, inviando segnali alla spia di sfiato, all'allarme audiovisivo e al centro di controllo.

11.2 Struttura: composta, tra gli altri componenti, da un corpo valvola, pistone e microinterruttore. Presenta dimensioni compatte, design leggero ed elevata flessibilità e affidabilità.

11.3 Applicazione: Prima dell'installazione, ispezionare il funzionamento del pistone e misurare le prestazioni del microinterruttore. Durante l'installazione accertarsi che la custodia non sia sottoposta a sollecitazioni meccaniche.

12. Tubo di raccolta

12.1 Scopo: Un agente estinguente a gas misto raccolto da più contenitori viene quindi trasportato attraverso la tubazione principale alla rete di distribuzione all'interno dell'area protetta.

12.2 Struttura: Il tubo del collettore è realizzato mediante saldatura di tubi e raccordi in acciaio senza saldatura, con trattamento complessivo di zincatura. Il raccordo per la valvola di ritegno può essere prodotto in configurazioni a fila singola o doppia a seconda delle esigenze.

12.3 Applicazione: Il tubo collettore deve essere fissato saldamente alla staffa della bombola utilizzando bulloni a U standard.

13. Valvola di sicurezza del tubo di raccolta

13.1 Applicazione: Installato sul tubo del collettore. Poiché il sistema di distribuzione combinata prevede l'impiego di una valvola di selezione, il tubo collettore forma un tratto chiuso. Quando il gas miscelato si accumula, viene generata una pressione significativa a causa degli effetti della temperatura; pertanto all'estremità posteriore del tubo del collettore è installata una valvola di sicurezza.

13.2 Struttura: Composta da un corpo valvola e una membrana di sicurezza. Presenta un design innovativo con elevata sicurezza e affidabilità.

14. Supporto per bombola in acciaio

14.1 Scopo: Utilizzato per fissare l'estintore IG-541.

14.2 Struttura: il supporto del cilindro è costruito con tubi rettangolari, caratterizzati da squisita fattura, aspetto estetico e robusta affidabilità.

14.3 Applicazione: Il portabombole è rimovibile per il trasporto e può essere assemblato in loco. Il luogo di installazione deve essere livellato e liscio; se necessario, può essere fissato con bulloni di ancoraggio. Il tubo collettore deve essere fissato sopra il portabombole. Durante il montaggio, assicurarsi che l'allineamento verticale del portabombole sia regolato correttamente.

15. Ugello

L'ugello è uno dei componenti critici del sistema. Le sue specifiche dovrebbero essere determinate in base ai requisiti specifici dell'area protetta.

15.1 Struttura: L'ugello è composto principalmente da un corpo ugello. L'aspetto esterno è mostrato di seguito:

Principio di funzionamento: L'ugello viene installato all'interno dell'area protetta per spruzzare l'agente estinguente atomizzato, garantendo una copertura uniforme su tutta l'area.

16. Valvola ad alta tenuta a basso rilievo

utilizzo:

La valvola ad alta tenuta a bassa perdita è installata nelle tubazioni di avvio di ciascuna zona all'interno del sistema del gas. Quando si verifica una piccola perdita nel dispositivo di avvio (con pressione della tubazione≤0,1 MPa), il gas fuoriuscito viene scaricato automaticamente, prevenendo l'accumulo di gas e l'aumento di pressione che potrebbero provocare malfunzionamenti involontari del sistema.

Durante il funzionamento del sistema, quando la pressione nella tubazione di avvio aumenta rapidamente, la valvola passa-basso ad alta resistenza si chiude automaticamente per garantire il corretto avvio del sistema.

16.1 Schema aspetto esterno della valvola ad alta tenuta a basso scarico:

16.2 Schema aspetto esterno della valvola ad alta tenuta a basso scarico:

17.Prevdispositivo di scarico della pressione

17.1 Scopo: Per la riduzione della pressione del gas di IG-541.

17.2 Struttura: composta da flange di ingresso e uscita, piastre con orifizio per la riduzione della pressione e anelli di tenuta. Presenta dimensioni compatte, eccellenti prestazioni di tenuta e funzionamento stabile e affidabile.
