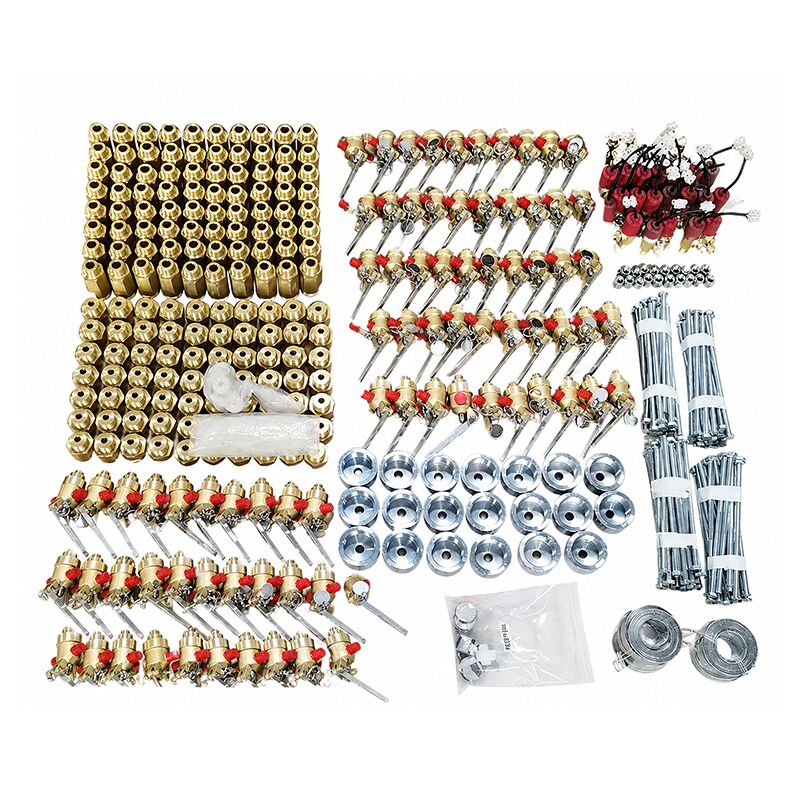

Tipo di rete di tubazioni del sistema antincendio automatico IG100

Descrizione:

IG100 utilizza come agente estinguente il 100% di azoto pressurizzato, che costituisce il 78% dell'atmosfera. Il suo potenziale di riduzione dell’ozono (ODP) e il potenziale di riscaldamento globale (GWP) sono pari a zero. Il tempo di ritenzione atmosferica è pari a zero senza alcun effetto negativo sull'ambiente.Integra completamente il concetto di design del sistema antincendio nella nuova era, in modo che il prodotto svolga con successo la funzione di protezione ambientale e di efficiente lotta antincendio.

IG100caratteristiche:proteggere l’ambiente ecologico della terra,Sla sicurezza e l'igiene non interferiscono con la visione, nessuna macchia causata da agenti estinguenti, durevole effetto antincendio. L'azoto può essere separato dall'aria e prodotto da un'ampia gamma di fonti a un costo economico.

In combinazione con il dispositivo di estinzione e gli accessori elettronici, l'intero sistema può essere azionato automaticamente. Può monitorare la situazione della regione protetta tramite rilevatori e quindi può anche avviare automaticamente il dispositivo di estinzione tramite l'attuatore a solenoide. Quindi l'intero sistema può raggiungere l'automazione totale. Pertanto, si può evitare che nessuno si accorga dell'incendio quando si verifica e si risparmia anche molto denaro per l'occupazione per supervisionare l'area protetta.

La gestione di più zone consiste anche nel controllo sicuro dell'intero sistema. Possiamo utilizzare un sistema per proteggere più zonedistribuzionevalvole. PuòFarel'intera alternativa del sistema mira a diverse zone protettive. L'agente può essere scaricato nel luogo in cui si verifica l'incendio. Sarà molto efficiente spegnere il fuoco in breve tempo. Una cosa che deve essere menzionata è che una piccola stanza dovrebbe essere predisposta per fungere da spazio di archiviazione per l'intero sistema.
Componenti, struttura e parametri del sistema:

1. Confezione bombole di agente estinguente:

Struttura: il gruppo di bombole antincendio a gas misto IG541 è costituito da contenitori di agente estinguente e di stoccaggio, valvole del contenitore, dispositivi di sicurezza, manometri, ecc.

2. Valvola del contenitore

2.1 Schema strutturale (vedi figura sotto)

2.2 Esecuzione principale

2.3 Scopo

La valvola del contenitore è installata sulla bombola di stoccaggio dell'agente estinguente per sigillare l'agente estinguente all'interno. Durante un incendio, la valvola viene generalmente aperta azionando il gas per rilasciare l'agente estinguente per la soppressione dell'incendio.

2.4 Istruzioni per l'uso e la manutenzione

2.4.1 La valvola del contenitore presenta due modalità operative: attivazione del gas e funzionamento meccanico manuale. L'attivazione del gas implica che il gas di attivazione aziona l'asta del pistone all'interno del cilindro dell'attuatore per forare il diaframma di lavoro della valvola del contenitore, aprendo così la valvola. Il funzionamento meccanico manuale richiede l'azionamento manuale della maniglia della valvola del contenitore per l'apertura della valvola; questa modalità viene utilizzata in situazioni di emergenza.

2.4.2 La valvola del contenitore è dotata di una membrana di sicurezza (con una pressione di esplosione di 23 MPa) per prevenire una pressione eccessiva all'interno della bombola dell'agente estinguente rilasciando la pressione, garantendo così la sicurezza della bombola. In condizioni normali la membrana di sicurezza rimane inattiva; potrebbe rompersi solo in circostanze anomale come una pressione di riempimento eccessivamente elevata o una temperatura ambiente elevata. Se la membrana di sicurezza si rompe e la pressione della bombola viene rilasciata, la membrana deve essere sostituita immediatamente, deve essere effettuato un test di integrità della tenuta e la bombola deve essere riempita con agente estinguente.

In caso di sostituzione della membrana dovranno essere utilizzate esclusivamente le membrane fornite dalla nostra azienda, identiche per modello e caratteristiche a quella originale e che abbiano superato il collaudo; è vietata la sostituzione arbitraria.

2.4.3 Durante il riempimento dell'agente estinguente, l'apertura di riempimento (come mostrato nella figura sopra) deve essere collegata alla fonte di gas; è sufficiente allentare la vite di fissaggio per procedere al riempimento. Al termine, la vite di fissaggio deve essere serrata prima di rimuovere il connettore di riempimento. Il riempimento dell'agente estinguente deve essere eseguito da professionisti qualificati.

2.4.4 Dopo aver azionato la valvola del contenitore, è necessario reimpostarla manualmente e ispezionarla per eventuali anomalie prima di riprendere l'uso.

3. Attuatore dell'aria

3.1 Scopo

L'attuatore del gas è montato sul contenitore per attivare la sua valvola. Durante un incendio, il controller emette un comando di soppressione dell'incendio, attivando la batteria di bombole del gas corrispondente alla valvola di selezione. Questa batteria rilascia il gas di attivazione, che apre la rispettiva valvola di selezione. Il gas di attivazione scorre quindi attraverso una valvola di ritegno del gas nella tubazione dell'attuatore, guidando la lama interna per forare il diaframma di lavoro nella valvola del contenitore, aprendo così la valvola. Successivamente la valvola rilascia l'agente estinguente per sopprimere l'incendio.

Durante l'attivazione manuale, rimuovere la spilla da balia, premere la maniglia manuale per forare il diaframma di lavoro nella valvola del contenitore, aprire la valvola e rilasciare l'agente estinguente per estinguere l'incendio.

Modello_Schema Strutturale e Principali Parametri Prestazionali:

4. Azionare il gruppo della bombola del gas:

Struttura: è costituita da un cilindro pneumatico e una valvola di avviamento elettromagnetica.

Principio di funzionamento: la bombola del gas è un recipiente a pressione in acciaio riempito con azoto ad alta pressione. In caso di allarme incendio, il controller dell'allarme antincendio emette una corrente DC-24V, che attiva l'elettromagnete per aprire la valvola di avviamento, rilasciando l'azoto dalla bombola. L'azoto rilasciato fluisce quindi attraverso la tubazione di azionamento, aprendo la valvola del contenitore. In caso di emergenza è anche possibile rimuovere la spilla di sicurezza del pulsante manuale, consentendo l'attivazione immediata della valvola di avviamento alla pressione del pulsante.

5. Azionare la valvola del contenitore della bombola del gas:

Struttura: la valvola manuale/elettromagnetica è costituita dal corpo valvola principale, sede di connessione, elettromagnete, asta di attuazione, molla, pulsante manuale e spilla di sicurezza manuale.

Principio di funzionamento: la valvola manuale/elettromagnetica è installata sul gruppo bottiglia di avvio o sulla valvola del contenitore. Quando si verifica un allarme incendio nell'area protetta, la centralina di allarme antincendio emette una corrente DC 24 V, attivando l'elettromagnete per spingere l'asta dell'attuatore e aprire la valvola del contenitore o la valvola di avviamento. In caso di emergenza, è possibile rimuovere immediatamente la spilla da balia manuale e premere il pulsante per aprire il contenitore o la valvola di avvio.
