Unità integrata di sistema di soppressione del fuoco a schiuma con rilevamento automatico per macchine

Installazione e manutenzione:

1. Gabinetto Installazione di apparecchiature di estinzione incendi a gas heptafluoropropano

L'installazione del dispositivo di estinzione dell'incendio a gas di heptafluoropropano è come illustrato nella figura precedente.Installare l'apparecchio antincendio a gas di heptafluoropropano in una forma a cassetto nell'armadio e fissarlo saldamenteL'assemblaggio di rilascio termico e i tubi rilevatori di incendio dell'apparecchio di estinzione del gas heptafluoropropano sono disposti come indicato sopra.L'assemblaggio di rilascio termico è fissato all'armadio con gli accessori corrispondentiI tubi di rilevamento del fuoco devono essere disposti in forma di S, preferibilmente nelle zone soggette a incendio, e fissati con leccature di cavo.

2Il personale che esegue l'installazione, la messa in servizio e il funzionamento deve conoscere la struttura di base, il principio di funzionamento, le prestazioni e le procedure operative del dispositivo.nonché la struttura e le condizioni di funzionamento di ciascun componente della valvola.

3. Il dispositivo deve essere installato lontano dalla luce solare diretta e dalle fonti di calore.Il dispositivo deve essere fissato all'interno di un'area protetta con supporti.

4Dopo aver compreso chiaramente i due punti di cui sopra, procedere con i lavori specifici di installazione:

4.1 Installazione del sistema antincendio a gas heptafluoropropano nell'armadio:

4.1.1 Selezione di una posizione per il sistema di estinzione dell'incendio a gas heptafluoropropano nell'armadietto: selezionare uno spazio in forma di U nella zona superiore dell'armadietto.L'ubicazione deve essere conveniente per l'ispezione e l'installazione quotidiane, evitando aree con cablaggi pesanti.

4.1.2 Per fissare il sistema si utilizzano le rotaie o il vassoio incorporati nel rivestimento. Il sistema viene fissato con viti attraverso i due fori di vite del pannello anteriore. Una volta fissato, il sistema è installato.

4.2 Componenti e installazione:

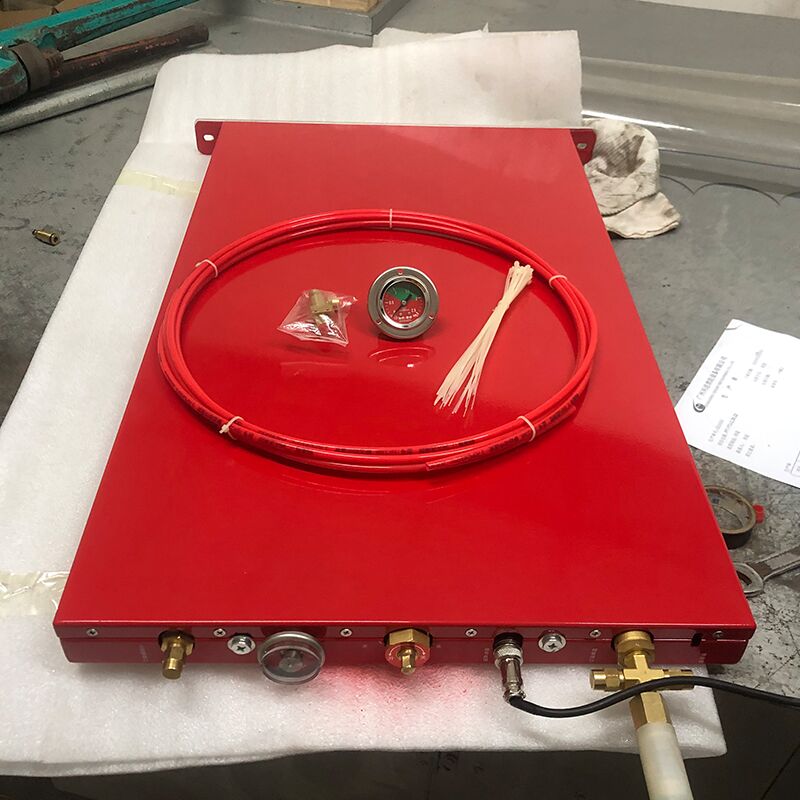

4.2.1 Le interfacce del sistema comprendono: interfaccia del tubo di rame, interruttore, manometro, dispositivo di feedback del segnale, tubo di rilevamento incendio, lampadina di vetro sensibile alla temperatura e ugello di rilascio dell'estintore.L'ugello di rilascio estintore è situato sul pannello anteriore, e le altre interfacce si trovano sul pannello posteriore. 4.2.2 Installazione della lampadina di vetro sensibile alla temperatura e del tubo rilevatore di incendio:

4.2.2.1 Installazione della lampadina di vetro sensibile alla temperatura: la lampadina di vetro sensibile alla temperatura è già fissata al dispositivo e non richiede l'installazione.

4.2.2.2 Installazione del tubo di avvio del rilevatore di incendio: rimuovere la spina dall'acceleratore d'aria, inserire il tubo rilevatore di incendio nel connettore a forma di perno e stringere il tappo di rame fino a fissarlo.Osservare lo spazio del gabinetto e selezionare un layout di tubazione appropriatoI principi di sistemazione delle tubazioni dovrebbero prima assicurare la massima copertura dell'armadio, poi indirizzare il tubo antincendio attraverso le zone più soggette a incendio e, infine, l'estetica.Il tubo del rilevatore di incendio termina in un tappo standard. In primo luogo, inserire la spina a filo interno nel tubo del rilevatore di incendio. Poi, inserire fermamente l'altra spina nel tubo del rilevatore di incendio. Collegare i due pezzi e stringere.

4.3 Interfaccia del dispositivo di feedback del segnale: collegare il dispositivo di feedback del segnale al sistema secondo i requisiti di marcatura.

5. Manutenzione e gestione dei dispositivi antincendio a gas di heptafluoropropano

È opportuno assegnare un responsabile della manutenzione dedicato alla gestione della manutenzione degli apparecchi per l'estinguimento degli incendi a gas di heptafluoropropano.Il gestore deve conoscere i principi di funzionamento e le prestazioni del dispositivo.

a. Le ispezioni devono essere effettuate due volte alla settimana e soddisfare i seguenti requisiti:

a1. la lettura della pressione sul dispositivo di estinzione dell'incendio a gas heptafluoropropano deve essere entro la zona verde;

a2. L'interruttore della valvola del serbatoio deve essere in posizione "accesa";

Il dispositivo non dovrebbe mostrare anomalie.

b. I componenti del dispositivo devono inoltre essere ispezionati ogni tre mesi e soddisfare i seguenti requisiti:

b1. i componenti del dispositivo devono essere privi di danni meccanici, la superficie arrugginita, la protezione del rivestimento devono essere intatte e le marcature della targhetta devono essere leggibili;

b2. Il contenitore dell'agente antincendio, il tubo di rilevamento del fuoco, il tubo di rilascio, l'ugello, ecc., devono essere collegati in modo sicuro e affidabile.eseguire un'ispezione e una manutenzione annuali complesse del sistema di estinzione degli incendi a gas del gabinettoOltre a soddisfare i requisiti di cui ai punti a) e b), devono essere soddisfatti anche i seguenti requisiti:

c1. controllare la capacità di estinzione del contenitore del dispositivo in peso.riempire l'agente estintore.

c2. Osservare il manometro per verificare le perdite nel sistema di estinzione del gas HFC-227ea dell'armadio.controllare la capacità di estinzione in pesoSe la capacità di estinzione del fuoco perde ≥ 10%, è opportuno ricaricare l'agente estintore e ripristinare la pressione.

c3. Il tubo di rilevamento del fuoco deve essere privo di deformazioni, corrosione, danni o invecchiamento.

c4. La manutenzione e la gestione del contenitore dell'agente antincendio devono essere effettuate conformemente al "Regolamento sulla vigilanza della sicurezza delle bombole di gas".

6Il personale non autorizzato è vietato di toccare o manipolare i componenti di questo sistema di estinzione per evitare incidenti.
