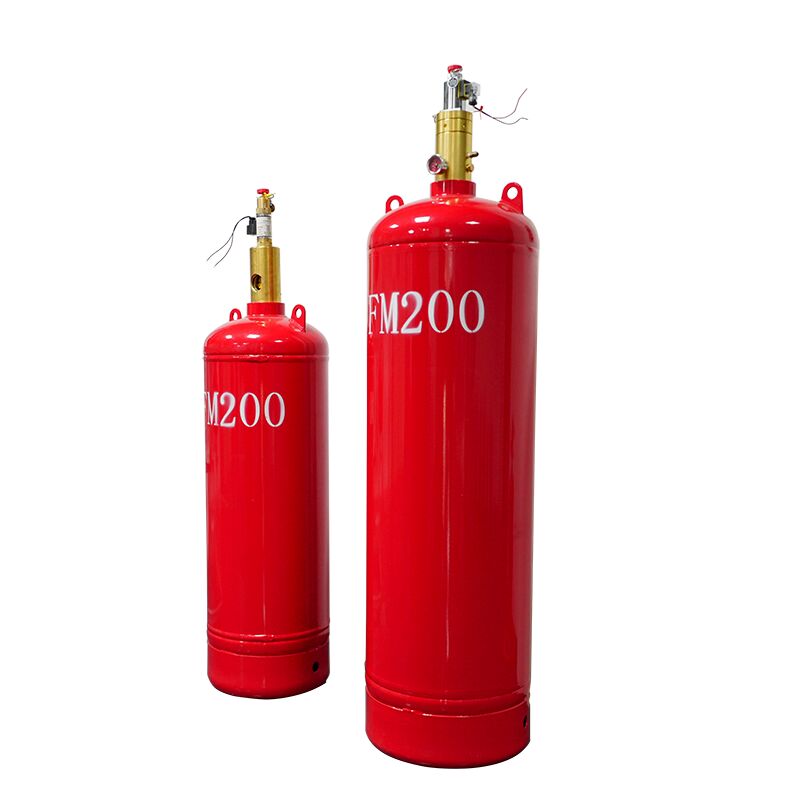

Cilindro per gas di rete FM200
Introduzione completa del sistema:
Il sistema automatico antincendio a HFC-227ea (FM200) è una soluzione completa di soppressione incendi a base di gas. Il sistema completo comprende i seguenti componenti:
Set di bombole per agente estinguente e staffe di montaggio
Set di bombole per gas di azionamento e valvole del contenitore
Valvole di ritegno per liquidi e valvole di ritegno per gas
Dispositivi di azionamento e tubazioni di controllo del gas
Collettori, valvole di selezione, raccordi a T, raccordi a T ridotti, gomiti e gomiti ridotti
Flange, valvole di sicurezza e dispositivi di feedback del segnale
Reti di tubazioni e ugelli di scarico
Rilevatori di incendio e pannelli di controllo antincendio a gas
Allarmi acustici e visivi, campane di allarme, indicatori di scarico e pulsanti di avvio/arresto di emergenza
![]()
![]()
![]()
Set di bombole per agente estinguente
1) Scopo
Il set di bombole è progettato per immagazzinare l'agente estinguente HFC-227ea (FM200). Fornisce molteplici funzioni essenziali tra cui la sigillatura dell'agente, il rilascio controllato, il riempimento, lo scarico della sovrapressione e l'indicazione della pressione.
2) Struttura
Il set di bombole è costituito da una valvola del contenitore, un tubo a sifone e un contenitore di stoccaggio.
Contenitore di stoccaggio: Una bombola in acciaio saldato e ricaricabile, rifinita con rivestimento epossidico rosso per resistenza alla corrosione.
Valvola del contenitore: Comprende un corpo valvola, un dispositivo di attuazione, un pistone, un indicatore di pressione e un dispositivo di scarico della pressione. Una volta assemblata con il tubo a sifone, la valvola del contenitore viene installata sull'apertura della bombola. Può essere attivata pneumaticamente (tramite pressione pilota di azoto) o manualmente per rilasciare l'agente estinguente.
3) Parametri tecnici principali
| Specifiche del modello | Pressione di stoccaggio |
Volume (L) |
Valvola del contenitore Modello |
Diametro nominale (mm) |
Lunghezza equivalente (m) |
Diametro esterno (mm) |
H |
Peso netto (Kg) |
| QMP70/5.6 | 5.6MPa | 70 | QRF32/8 | 32 | 6 | 267 | 1560 | 86 |
| QMP90/5.6 | 5.6MPa | 90 | QRF32/8 | 32 | 6 | 325 | 1440 | 130 |
| QMP120/5.6 | 5.6MPa | 120 | QRF32/8 | 32 | 6 | 325 | 1600 | 139 |
4) Istruzioni di installazione
Posizionamento: La posizione di installazione deve essere conforme ai disegni di progetto. Le bombole devono essere disposte nell'ordine specificato dai loro numeri di identificazione. La differenza di altezza tra le bombole non deve superare i 20 mm. Deve essere mantenuta una distanza minima di 1,0 m tra il lato operativo e qualsiasi parete o tra lati operativi adiacenti.
Funzionamento manuale di emergenza: In caso di emergenza, rimuovere il perno di sicurezza dall'attuatore, innestare la maniglia manuale una per una e ruotare la leva a camme per aprire tutte le valvole del contenitore e rilasciare l'agente estinguente.
5) Istruzioni di manutenzione
Eseguire un'ispezione visiva mensilmente. Il set di bombole può continuare ad essere utilizzato solo se vengono confermate le seguenti condizioni:
Nessuna deformazione da impatto o danno meccanico
Nessuna ruggine superficiale o corrosione visibile
Rivestimento protettivo intatto
Perno di sicurezza e sigillo antimanomissione in posizione e integri
6) Nota importante
Il perno di sicurezza sulla valvola del contenitore è specificamente progettato per bloccare la leva a camme in posizione. Il perno di sicurezza deve essere rimosso solo quando è richiesta l'attuazione manuale della valvola del contenitore. Il blocco della leva a camme non interferisce con la normale attuazione pneumatica ad azoto della valvola del contenitore durante il funzionamento automatico del sistema.
![]()
Parametri dettagliati:
| Specifiche | diametro interno | Filettatura della bottiglia | Apertura di uscita della valvola | Altezza della bottiglia | Altezza bottiglia + valvola del contenitore | Altezza totale bottiglia + valvola del contenitore + elettrovalvola |
| 40L*5.6MPa | ø300 | M80*2 | 50 | 757±15 | 897±15 | 1057±15 |
| 70L*5.6MPa | ø350 | M80*2 | 50 | 898±10 | 1038±10 | 1198±10 |
| 100L*5.6MPa | ø350 | M80*2 | 50 | 1213±10 | 1353±10 | 1513±10 |
| 120L*5.6MPa | ø350 | M80*2 | 50 | 1414±10 | 1554±10 | 1714±10 |
| 150L*5.6MPa | ø400 | M80*2 | 50 | 1395±10 | 1535±10 | 1695±10 |
| 180L*5.6MPa | ø400 | M80*2 | 50 | 1630±10 | 1770±10 | 1930±10 |
| 70L*17.2 | ø267 | PZ56 | 32 | 1499±10 | 1679±10 | / |
| 90L*17.2 | ø325 | PZ56 | 32 | 1420±10 | 1600±10 | / |
| 120L*17.2 | ø325 | PZ56 | 32 | 1835±10 | 2015±10 | / |
![]()
