Protezione antincendio basata su FM200 per uso industriale

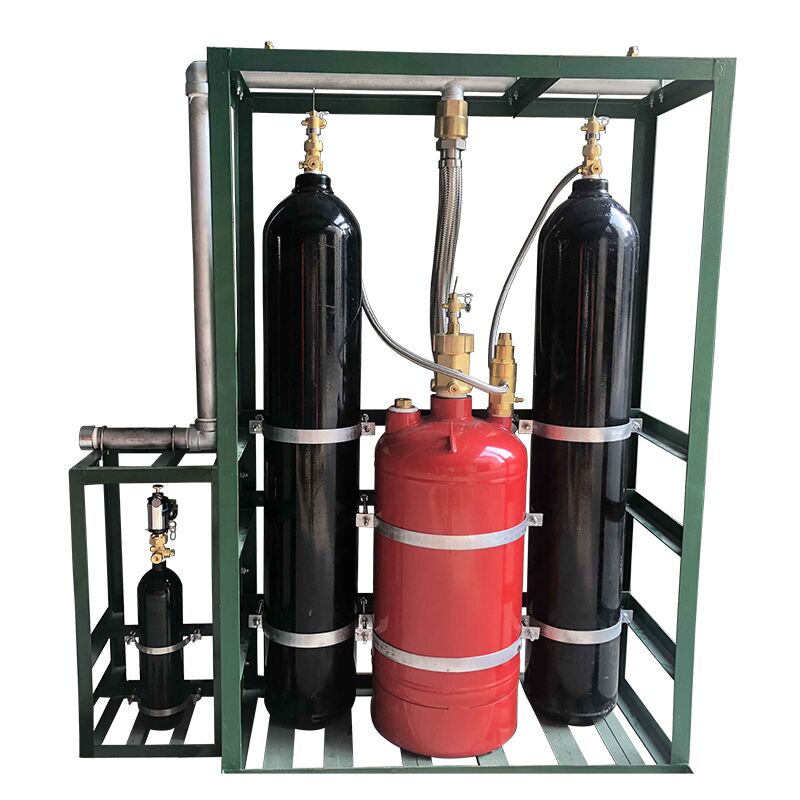

Sistema di stoccaggio esterno pre-ingegnerizzato FM200

Descrizione:

  Il sistema antincendio a flusso pistone per stoccaggio esterno FM200 è una soluzione ad alta affidabilità con agente pulito che utilizza HFC-227ea (FM200) come mezzo estinguente. Il suo design a pressione esterna fornisce una forza propulsiva aggiuntiva per erogare l'agente su lunghe distanze, rendendolo ideale per grandi spazi e complessi layout di reti di tubazioni.

Con una pressione di esercizio massima di 8 MPa, una pressione del cilindro di azionamento di 6,0 MPa (a 20°C) e una pressione del cilindro di pressurizzazione di 13,5 MPa, il sistema garantisce uno scarico rapido e stabile. Il tempo di scarico è ≤10 secondi, consentendo una rapida soppressione degli incendi nella fase iniziale. Le dimensioni dei cilindri vanno da 90L a 245L, con capacità di riempimento da 112,5 kg fino a 306,25 kg. Una singola zona può proteggere fino a 800 m² di superficie o 3.600 m³ di volume di un ambiente, offrendo una configurazione flessibile per soddisfare diverse esigenze di progetto.

  FM200 (HFC-227ea) è un agente pulito incolore, inodore, a bassa tossicità, non conduttivo e privo di residui. Non danneggia le apparecchiature sensibili e non richiede pulizia post-scarico, contribuendo a garantire la continuità operativa e la protezione dei beni.

  Il sistema supporta sia modalità di attivazione automatica che manuale, garantendo un'elevata affidabilità operativa e una facile manutenzione. È ampiamente utilizzato in data center, sale server, sale telecomunicazioni, sale di distribuzione elettrica, sale di controllo, biblioteche, archivi, caveau e strutture sotterranee. È adatto per incendi di classe A, B, C e incendi elettrici.

  Rispetto ai tradizionali sistemi a rete di tubazioni FM200, il design a flusso pistone per stoccaggio esterno migliora significativamente la distanza di scarico e l'uniformità di distribuzione dell'agente. Risolve efficacemente problemi comuni come la perdita di pressione su lunghe tubazioni e lo scarico insufficiente in grandi spazi. Ciò lo rende una soluzione ideale per la protezione antincendio di beni critici e progetti di protezione su larga scala.

Principali parametri tecnici di prestazione del sistema:

temperatura: 0~50
℃

Principio di estinzione dell'agente estinguente:

L'HFC-227ea estingue il fuoco principalmente attraverso un rapido assorbimento di calore. Il suo meccanismo di estinzione consiste in tre azioni chiave:

Raffreddamento dell'area protetta

Dispersione dell'agente estinguente

Deplezione di ossigeno

(1) L'FM200 viene scaricato nell'area protetta in forma liquida. Passando attraverso l'ugello, l'agente liquido vaporizza rapidamente e assorbe calore dall'ambiente, abbassando la temperatura dell'area protetta e dei dintorni della fiamma.

(2) L'FM200 è composto da molecole grandi. Durante un incendio, alcuni legami molecolari si rompono e assorbono ulteriore calore.
(3) Lo scarico dell'agente estinguente e la presenza della fiamma riducono la concentrazione di ossigeno nell'area protetta, rallentando così il tasso di combustione.

Principio di funzionamento dell'unità indipendente

Il principio di funzionamento di questo sistema è semplice. Quando si verifica un incendio, il pannello di controllo dell'allarme emette un comando. Dopo un ritardo prestabilito, la valvola a solenoide si apre e rilascia l'azoto dal gruppo cilindri di azionamento. Il gas di avviamento viaggia attraverso la tubazione di avviamento e attiva il gruppo cilindri a comando elettrico. Il gas del gruppo cilindri a comando elettrico spinge l'agente estinguente fuori dai cilindri di stoccaggio dell'agente. L'agente fluisce quindi attraverso i tubi flessibili e le valvole di ritegno del liquido nel collettore, nella rete di tubazioni di erogazione e infine attraverso gli ugelli nell'area protetta per estinguere l'incendio.

Cilindri multipli per una zona

Cilindri multipli per zone multiple
Applicazioni:

 Questo sistema è ampiamente utilizzato in sale computer, sale di distribuzione elettrica, centri di telecomunicazione, biblioteche, archivi, caveau e strutture sotterranee per incendi di classe A, B, C e incendi di apparecchiature elettriche.
