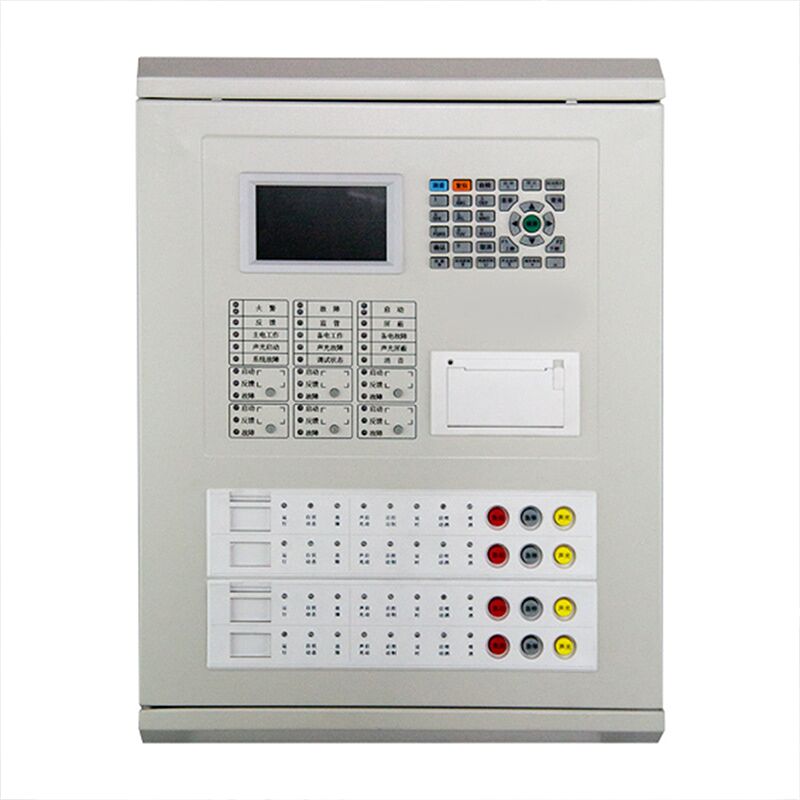

Pannello di controllo intelligente dell'allarme antincendio con integrazione di estintori a gas

Visualizzazione del prodotto

Questo...JB-QB-QTC5015 pannello di controllo dell'allarme antincendio (integrato)E' un uomo intelligente.sistema di allarme antincendio e di controllo del collegamentoche integra le funzioni di allarme antincendio e di controllo dell'estinguimento dei gas in un'unica unità.presenta un grande display LCD a colori di caratteri cinesi e una stampante integrataPuò collegarsi a rilevatori di fumo, rilevatori di calore, punti di chiamata manuali, stroboscopi, indicatori di scarica di gas e moduli di input/output.Il pannello di controllo supporta il controllo dell'estinguimento del gas per 4 zone di incendio indipendenti e le funzioni di allarme antincendio per 1 circuito, con fino a 255 punti indirizzabili sul circuito di allarme.edifici per uffici, data center, ospedali, scuole e impianti industriali.

Luoghi applicabili

Questo pannello di controllo è ampiamente utilizzato nei seguenti edifici commerciali, pubblici e industriali:

• Complessi commerciali: centri commerciali, grandi magazzini, supermercati, negozi di marca

• Hotel e ristoranti: Hotel con stelle, hotel d'affari, ristoranti, sale da banchetto, centri congressi

• Edifici per uffici: torri di uffici, centri commerciali, uffici di parchi industriali, edifici governativi

• Educazione e sanità: Ospedali, scuole, biblioteche, musei, cinema, sale espositive

• Centri dati: sale server, hub di comunicazione, data center bancari, cloud computing

• Impianti industriali: laboratori di fabbrica, magazzini, sale elettriche, sale di controllo, impianti di produzione

• Centri di trasporto: terminali aeroportuali, stazioni ferroviarie, stazioni della metropolitana, centri di trasporto passeggeri

• Luoghi speciali: Archivi, deposito di oggetti di valore, sale di strumenti di precisione, siti patrimoniali

Principali vantaggi

1- Funzionalità di allarme e collegamento integrata

Questo pannello di controllo integra l'allarme antincendio e il controllo dell'estintore di gas in un'unica unità, eliminando la necessità di controller aggiuntivi per l'estintore di gas,riduzione significativa del costo del sistema e dello spazio di installazioneSupporta il controllo di estinzione del gas per 4 zone di incendio indipendenti, consentendo l'avvio ritardato, l'avvio/arresto di emergenza, l'attivazione dello strobe più sonoro e le funzioni di feedback di scarica.Dispone inoltre di un circuito di allarme antincendio con fino a 255 punti indirizzabili, che soddisfano i requisiti di protezione antincendio degli edifici di medie e grandi dimensioni.

2. Progettazione modulare Configurazione flessibile

Adottando una struttura plug-in modulare, il pannello è costituito da una sezione di controllo principale, una sezione di anello, una sezione di linea dedicata, una sezione di controllo dell'estinguimento del gas e un alimentatore.I moduli possono essere configurati in modo flessibile in base alle esigenze del progettoL'ampliamento o la manutenzione successivi richiedono solo la connessione o la disconnessione dei moduli corrispondenti senza sostituire l'intera unità, riducendo significativamente i costi di aggiornamento.Può essere configurato con fino a 6 punti di controllo dedicati a tre fili con circuito aperto e rilevamento di cortocircuito, garantendo un controllo affidabile di attrezzature importanti quali pompe antincendio e ventilatori di scarico.

3. Display cinese a colori Operazione intuitiva

Equipaggiato con un display LCD a colori da 4 pollici con caratteri cinesi a risoluzione 480 × 272, che fornisce un display chiaro e intuitivo.L'interfaccia completa del menu cinese consente un'operazione facile attraverso semplici pulsanti senza memorizzare comandi complessiLa micro stampante integrata può stampare tutte le informazioni di allarme, guasti e funzionamento in cinese, facilitando i registri di servizio e il tracciamento degli eventi.

4. Instalazione facile a due bus non polarizzati

Utilizzando la tecnologia a due bus non polarizzata per la connessione del dispositivo di campo, i pulsanti di avvio/arresto di emergenza, gli indicatori di scarica del gas, gli stroboscopi del sondatore e i moduli di interruttore manuale/automatico possono essere facilmente collegati.Il cablaggio non richiede una distinzione di polaritàLa distanza di comunicazione può raggiungere fino a 1000 metri, supportando una grande copertura dell'edificio e riducendo la necessità di attrezzature di relè.

5Protezione multipla Sicuro e affidabile

Il circuito adotta una progettazione di isolamento con forti prestazioni anti-interferenza, garantendo la stabilità e l'affidabilità del sistema.e l'alimentazione in standby utilizza batterie a piombo-acido sigillate da 12V/12AH. Quando l'alimentazione principale non funziona, passa automaticamente all'alimentazione in standby, garantendo il funzionamento continuo del sistema.e difetto del dispositivo, identificare e segnalare prontamente le anomalie.

6Funzione di rete Monitoraggio centralizzato

Attraverso il bus CAN, può collegarsi a JB-TG-TC5000, JB-LT-TC5200 e ad altri pannelli di controllo dell'allarme antincendio per formare un sistema di controllo dell'allarme antincendio e dell'estinguimento dei gas.L'interfaccia RS485 può connettersi ai dispositivi di visualizzazione grafica nella sala di controllo del fuoco per il monitoraggio centralizzato remotoSupporta il funzionamento in modalità slave, facilitando la costruzione di reti gerarchiche di allarme antincendio in grandi complessi edilizi.

7. Programmazione in loco personalizzabile

Con una completa capacità di programmazione in loco, la programmazione logica di collegamento e l'input di annotazione cinese possono essere eseguiti tramite la tastiera del pannello di controllo o la connessione USB a un computer.Supporta sia la programmazione di collegamento standard che i metodi di programmazione offlineLe formule di collegamento supportano wildcard, logica AND/OR, condizioni di conteggio e altre relazioni logiche complesse, soddisfacendo i requisiti di collegamento personalizzati di vari edifici.

Specifiche tecniche

Descrizione del blocco terminale

Distribuzione degli indirizzi delle zone di estinzione del gas

Valore di applicazione commerciale

Ridurre il costo del sistema: La progettazione integrata di allarmi e gas estintori elimina la necessità di controlli aggiuntivi di gas estintori, risparmiando costi di approvvigionamento di attrezzature e spazio di installazione.

Migliorare l'efficienza dell'impianto: La tecnologia a due bus non polarizzata semplifica i processi di cablaggio, riducendo significativamente la difficoltà di installazione e i costi di manodopera, accorciando i cicli di progetto.

Assicurare la sicurezza nelle zone critiche: la funzione di controllo dell'estinguimento a gas a 4 zone è adatta a data center, archivi, sale di strumentazione di precisione e altri luoghi che richiedono l'estinguimento a gas,fornire un controllo accurato e affidabile della soppressione degli incendi.

Gestione conveniente: Display cinese a grande schermo per un funzionamento intuitivo; stampante integrata per la registrazione in tempo reale, che facilita la gestione del servizio; autorizzazione di funzionamento a più livelli impedisce l'operazione non autorizzata.

Espansione flessibile: la progettazione modulare consente un'ampliamento successivo; la funzione di rete consente reti gerarchiche di protezione antincendio, rispondendo a esigenze di sviluppo in fasi e di aggiornamento funzionale.

Installazione e istruzioni d'uso

1. Condizioni di installazione: temperatura di funzionamento da 0°C a +40°C, umidità relativa ≤95% non condensabile, solo per uso interno

2. Metodo di installazione: montato a parete, dimensioni 385 mm × 134 mm × 510 mm

3. Requisiti di cablaggio:

   • Autobus: ≥1,0 mm2 RVS coppia tortuosa, resistenza ≤20Ω

   • Linea di alimentazione: ≥ 2,5 mm2 di filo RV

   • Linea di controllo dedicata: ≥1,0 mm2 di filo RV

   • Cavo di messa a terra: cavo di rame da 4,0 mm2, resistenza di messa a terra < 4Ω

4. Note di commissionamento: Quando si mettono in funzione le funzioni di estinzione del gas, disconnettere tutti i collegamenti delle valvole solenoidi o impostare la modalità di funzionamento in modalità di messa in servizio per evitare scariche accidentali

5. Livelli operativi: Livello 1 (operazione di base), Livello 2 (impostazioni utente), Livello 3 (impostazioni di sistema), uscita automatica dopo 30 secondi di inattività

Precauzioni

• Questo pannello di controllo è destinato solo all'uso interno; non installare in ambienti umidi, ad alta temperatura, polverosi o corrosivi

• Quando si mettono in servizio o si mantengono parti di estintori di gas, disconnettere i collegamenti delle valvole solenoidi o impostare in modalità di messa in servizio

• Utilizzare sempre un multimetro per verificare la sicurezza prima di collegare le bobine di valvola solenoide

• Il controllore deve essere adeguatamente messa a terra per garantire la sicurezza

• La manutenzione e la riparazione devono essere eseguite solo da tecnici qualificati

• In caso di allarme, premere il pulsante "Silence" prima, confermare la condizione di fuoco, quindi gestire di conseguenza
