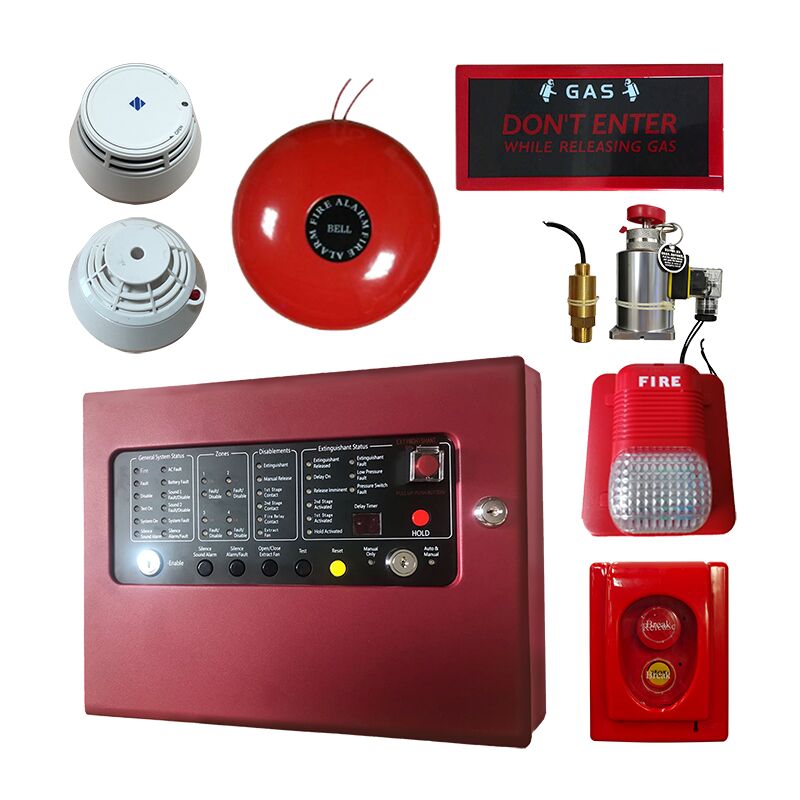

| ARTICOLO | VALUTAZIONE ELETTRICA | COMMENTO |
| Dimensioni | Contenitore in metallo 383 mm L x 295 mm A x 87 mm P | |
| Peso | 5 kg | |
| Alimentazione di rete | 90-270 V CA, 50 Hz/60 Hz | |
| Fusibile di alimentazione di rete | 3 Ampere (F3A L250V) | Sostituire solo con tipo simile |
| Valore nominale dell'alimentatore | 3 Ampere totali inclusa la carica della batteria 28 V +/- 2 V | |
| Tensione di ripple massima | ≤200 millivolt | |
| Tipo di batteria | Due batterie al piombo sigillate da 12 Volt in serie. | 7 Ah massimo |
| Tensione di carica della batteria | 27,6 V CC nominale | |
| Corrente di carica della batteria | 0,7 A massimo | |
| Assorbimento di corrente in condizione di guasto della rete | 0,095 Ampere | Con cicalino in funzione |
| Assorbimento di corrente in allarme di secondo stadio | 0,235 Ampere | Due zone in incendio (470 ohm nel circuito) |
| Assorbimento di corrente in condizione di post-scarica | 0,310 Ampere | uscite solenoide attive |
| Assorbimento di corrente massimo dalle batterie | 3 Ampere | Con alimentazione principale scollegata |
| Uscite NAC (circuito segnalatore e campana) | Da 26 a 28 V CC Fusibile a 500 mA con fusibile elettronico | Carico totale di 1,2 Ampere su tutti i circuiti |
| Valore nominale del contatto relè di guasto | 2 A / 30 V CC massimo per ciascuno | Contatto di commutazione senza tensione |
| Valore nominale del contatto relè antincendio | 2 A / 30 V CC massimo per ciascuno | Contatto di commutazione senza tensione |
| Valore nominale del contatto del primo stadio | 2 A / 30 V CC massimo per ciascuno | Contatto di commutazione senza tensione |
| Valore nominale del contatto del secondo stadio | 2 A / 30 V CC massimo per ciascuno | Contatto di commutazione senza tensione |
| Valore nominale del contatto di estrazione | 2 A / 30 V CC massimo per ciascuno | Contatto di commutazione senza tensione |
| Corrente di riposo di zona | 4 mA massimo | |
| Capacità del terminale | Cavo solido o intrecciato da 0,5 mm2 a 2,5 mm2 | |
| Numero di rilevatori per zona | ≤30 pezzi di rilevatori convenzionali | |
| Numero di segnalatori per circuito | Dipendente dal tipo e dal consumo di corrente | |
| Fine linea del circuito di rilevamento | Resistore da 4K7±5% 1/2 Watt | 3K-5.6K 1/2W |
| Fine linea di ingresso monitorato | Resistore da 4K7±5% 1/2 Watt | 3K-5.6K 1/2W |
| Fine linea del circuito del segnalatore | Resistore da 10K±5% 1/2 Watt | 6.8K-20K 1/2W |
| Fine linea di uscita estinguente | Resistore da 10K±5% 1/2 Watt | 6.8K-20K 1/2W |
| N. di circuiti di rilevamento | Quattro da 21 a 28 V CC | |
| N. di circuiti segnalatori | Quattro da 21 a 28 V CC | |
| Uscita di rilascio estinguente | Da 21 V a 28 V CC. Carico massimo 2 Ampere | |
| Tempo di ritardo di rilascio estinguente | Regolabile da 0 a 75 secondi | Passi di 5 secondi |
| Ingressi SIL, AL, FLT, RST | Commutato – resistenza minima 0 ohm, max 1k ohm | |
| Soglia di allarme del rilevatore | Da 270 ohm a 1K ohm | |
| Soglia di allarme del punto di chiamata | Da 150 ohm a 1K ohm | |
| Soglia di cortocircuito | Da 0 ohm a 130 ohm | |
| Collegamento unità di stato/scheda ausiliaria | Collegamento RS485 a due fili con fusibile elettronico. | Max. di 32 unità - Cavo dati RS485 |
