Ventilatore centrifugo per fumo antincendio tipo armadio per ambienti infiammabili ed esplosivi

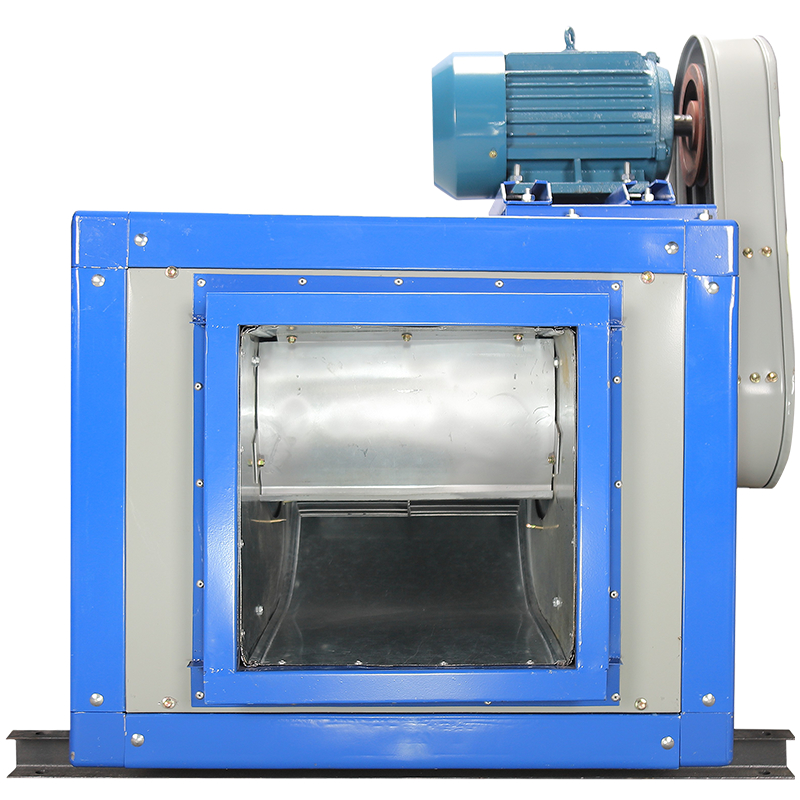

Ventilatore di scarico fumo antincendio centrifugo HTFC-ABC

Introduzione al prodotto:
  I ventilatori di scarico fumo antincendio di tipo a cabina combinano le funzioni di protezione antincendio e ventilazione con bassi livelli di rumore, rendendoli un prodotto versatile, efficiente e a basso rumore. Offrono numerosi vantaggi significativi, tra cui bassa rumorosità, eccellente resistenza alle alte temperature, una struttura nuova e compatta, basse vibrazioni, leggerezza e facilità di installazione e manutenzione. La serie è disponibile in tre tipi: A, B e C. Il tipo A presenta un motore esterno; il tipo B ha un motore interno; e il tipo C ha un posizionamento del motore laterale o posteriore. La personalizzazione è disponibile su richiesta.

Struttura del prodotto:
Configurazione standard:Alloggiamento del ventilatore (alloggiamento, collettore di polvere, staffa), motore (guida di regolazione del motore), alloggiamento del silenziatore, albero principale, flange di ingresso e uscita dell'aria, cuscinetti (con coperchi), pulegge, cinghie, coperchi delle cinghie (solo modello A) e girante.

Opzioni e accessori:Dispositivo antivibrante, controflangia, quadro elettrico, filtro, silenziatore, copertura antipioggia per motore (solo modello A).

Caratteristiche strutturali:
Alloggiamento:Costruito con una struttura saldata singola di piastre in acciaio di alta qualità, l'unità offre un design compatto ed esteticamente gradevole. L'alloggiamento è costituito da un telaio e pannelli. I pannelli sono realizzati in piastre di acciaio di alta qualità pressate e piegate e possono anche essere costruiti con un pannello composito. L'interno è interstratificato con microfibra di alta qualità per prevenire la condensa in ambienti ad alta temperatura e ridurre il rumore e le vibrazioni.

Motore in puro rame:Questo motore è costruito interamente in rame per una lunga durata e un basso consumo energetico. Include un condensatore di avviamento e un cavo di alimentazione e utilizza una trasmissione a cinghia per azionare le pale del ventilatore. Viene utilizzato un motore a quattro poli a media velocità di alta qualità, prodotto in Cina (opzioni opzionali sono disponibili su richiesta).

Girante multi-lama:Le pale sono stampate da una piastra d'acciaio e presentano un design circolare, garantendo elevata resistenza e resistenza alla deformazione. La girante è sottoposta a rigorosi bilanciamenti dinamici e statici per garantire eccellenti prestazioni aerodinamiche, bassa rumorosità e funzionamento regolare.

Condizioni operative:
Temperatura di esercizio: da -20°C a +40°C (possibile funzionamento continuo);
Resistenza alle alte temperature: 100°C (funzionamento continuo per 20 ore), 280°C (funzionamento continuo per 40 minuti);
Umidità:<90%;
Condizioni dell'aria: prive di gas corrosivi, prive di sostanze appiccicose e concentrazioni di polvere e particolato duro non superiori a 150 mg/m2.
Alimentazione: trifase, 380 V/50 Hz (personalizzabile).

I ventilatori antideflagranti e ignifughi possono essere fabbricati per soddisfare le esigenze degli utenti per l'uso in ambienti infiammabili ed esplosivi.

Applicazioni applicabili:
Palestre, centri espositivi, hotel, edifici per uffici, teatri, ristoranti, auditorium, cinema, seminterrati, centri commerciali, ospedali, edifici residenziali di fascia alta, imprese industriali e minerarie, ecc.

Tabella dei parametri del prodotto:

HTFC-A HTFC-B HTFC-C

Ventilatore di scarico fumo antincendio centrifugo a cabina HTFC-ABC Modello (NO) Potenza (KW) Velocità (giri/min) Fbasso (m/h) Pressione (Pa) Rumore dB(A)   HTFC-9 0,55 900 2581-3703 195-174 ≤58   0,75 1000 2540-4233 255-273 ≤62   1,1 1100 2876-4753 306-316 ≤63   1,5 1200 3126-5049 367-372 ≤66   HTFC-10 0,55 800 2484-3703 199-212 ≤62   0,75 900 2718-4113 255-270 ≤64   1,1 1000 3040-4692 300-332 ≤66   1,5 1100 3437-5 528 384-393 ≤68   2,2 1200 3582-5877 431-454 ≤70   HTFC-12 0,75 700 3599-5710 243-249 ≤59   1,1 800 4102-6355 308-318 ≤61   1,5 900 4877-7176 386-394 ≤65   2,2 1000 5123-7939 473-479 ≤67   3 1100 5674-8818 571-578 ≤69   HTFC-15 1,5 700 6179-9698 352-364 ≤61   2,2 800 6953-11164 457-479 ≤64   3 850 7293-11810 510-532 ≤65   4 900 7645-12337 569-595 ≤67   5,5 1000 8466-14156 701-734 ≤70   HTFC-18 2,2 600 8288-12595 352-357 ≤60   3 700 9170-15329 463-474 ≤62   4 750 10319-16325 532-549 ≤64   5,5 800 11176-17557 601-617 ≤65   7,5 900 12208-19434 753-768 ≤74   HTFC-20 3 550 10660-16150 329-378 ≤60   4 600 11739-17557 390-449 ≤62   5,5 650 12607-19084 457-522 ≤64   7,5 700 13533-20454 529-606 ≤66   11 800 15399-24114 680-778 ≤69   HTFC-22 4 550 13311-20255 362-402 ≤60   5,5 600 14964-22894 405-476 ≤62   7,5 650 6009-23774 482-552 ≤65   11 700 17205-25756 563-645 ≤66   15 800 20032-29932 733-827 ≤69   HTFC-25 5,5 500 20055-29932 381-413 ≤67   7,5 550 21968-32736 456-495 ≤67   11 600 23960-35270 531-589 ≤70   15 650 26084-38823 632-682 ≤73   18,5 700 28161-42190 713-785     HTFC-28 7,5 450 25369-35270 390-413 ≤65   11 500 27716-39879 472-509 ≤68   15 550 31199-43481 562-606 ≤70   18,5 600 33604-47610 665-726 ≤72   22 650 36607-51457 782-854 ≤75   HTEC-30 11 400 28172-41700 368-390 ≤76   15 450 31551-45838 458-492 ≤79   18,5 500 35903-51762 568-601 ≤81   22 550 36665-56360 675-720 ≤84   30 600 40900-63315 805-854 ≤86   HTFC-33 15 400 40783-61087 425 -462     18,5 450 44923-68852 536-577 ≤81   22 500 49638-76549 657-708 ≤83   30 550 54659-84406 792-852 ≤85   37 600 60641-91866 929-1004 ≤88   HTFC-36 18,5 400 45127-69056 436-486     22 450 64505-77309 553--622 ≤83   30 500 1023-87294 670-742 ≤84   37 550 77707-110827 789-898 ≤86   45 600 111947-120452 940-1073 ≤88

Imballaggio e spedizione:
Imballaggio del prodotto:

  Questo prodotto di ventilatori per l'estrazione del fumo è accuratamente imballato per garantire la sua consegna sicura. Ogni ventilatore è avvolto in modo sicuro in materiale protettivo e collocato in una robusta scatola di cartone per evitare danni durante la spedizione.

Spedizione:

  Offriamo spedizioni veloci e affidabili per tutti gli ordini dei nostri ventilatori per l'estrazione del fumo. Una volta confermato l'ordine, il nostro team lo elaborerà rapidamente e lo spedirà in modo tempestivo. Riceverai un numero di tracciamento in modo da poter monitorare lo stato di consegna del tuo pacco.

FAQ:

D: Avete altri tipi di ventilatori?
R: Abbiamo una gamma completa di ventilatori per prodotti antincendio, inclusi, ma non limitati a, ventilatori assiali, a flusso diagonale e centrifughi.

D: Potete progettare un sistema di ventilazione completo per la mia fabbrica?
R: Sì, fornite le dimensioni e l'area della fabbrica e avremo progettisti professionisti per fornirvi ottimi consigli.

D: Potete fare OEM e costruire il nostro marchio?
R: Sì, possiamo fornire servizi OEM e ODM e puoi anche costruire il tuo marchio sul prodotto.

R: Come possiamo garantire la qualità?
R: Sempre un campione di pre-produzione prima della produzione di massa; Sempre l'ispezione finale prima della spedizione;

D: Potete produrre ventilatori con aspetto specifico, pale e verniciatura a spruzzo?
R: Sì, siamo sia un produttore che una società commerciale. Abbiamo la nostra fabbrica e diamo il benvenuto alla tua consultazione.
